在化工、石油、制藥等工業領域，儲罐液位的精準控制直接關系到生產安全與效率。

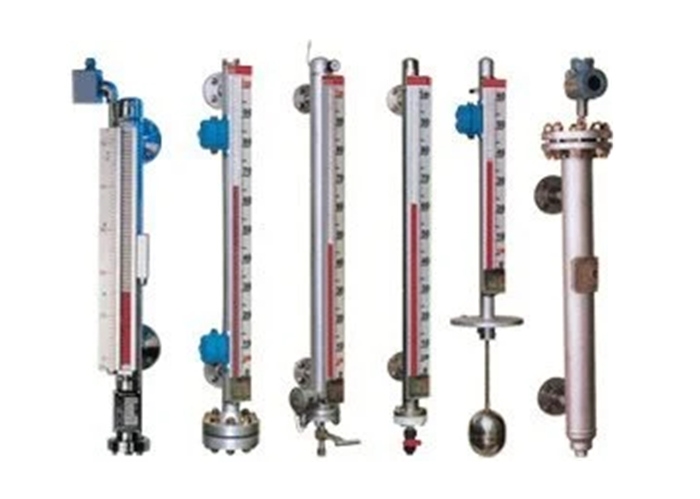

側裝式磁翻板液位計憑借其直觀顯示、安裝靈活的特點，成為液位測量的經典設備。而通過集成遠傳功能，該設備可實現從“現場目視”到“遠程智能調控”的跨越，為工業自動化注入關鍵動力。
一、遠傳控制的核心原理：磁耦合與電信號的雙重轉化
側裝式磁翻板液位計的遠傳控制基于“磁性耦合-電阻變化-電流輸出”三級信號轉換機制。當容器內液位升降時，主導管內的磁性浮子隨之移動，其內置的永磁鋼通過磁耦合驅動外部磁翻柱翻轉180°，實現現場液位顯示。與此同時，捆綁在主導管外的干簧管遠傳變送器同步工作：浮子磁鋼吸合對應位置的干簧管觸點，使連入回路的電阻數量隨液位變化，最終通過信號轉換器將電阻信號轉化為4-20mA標準電流輸出。這一信號可直接接入PLC、DCS系統或智能控制儀表，為遠程調控提供數據基礎。
二、遠傳控制的關鍵實現路徑：從信號采集到執行閉環
1.高精度信號采集：采用真空夾套或蒸汽夾套結構，確保在高溫、腐蝕性介質環境下，浮子與干簧管的磁耦合穩定性。例如，在某化工企業的硫酸儲罐項目中，通過選用316L不銹鋼材質的浮子與四氟防腐外殼，成功將測量誤差控制在±1.5%FS以內。
2.智能控制算法集成：將遠傳信號接入智能控制器，設定目標液位閾值。當實際液位偏離設定值時，系統自動觸發執行機構：低于下限啟動進料泵，高于上限開啟排液閥。某制藥企業的潔凈車間應用案例顯示，通過PID調節算法，液位波動范圍從±50mm縮小至±10mm。
3.多級報警與安全聯鎖：在控制系統中設置高、低液位報警閾值，當液位異常時，除本地聲光報警外，遠程監控平臺同步推送預警信息。更關鍵的是，系統可與安全儀表系統（SIS）聯動，在異常情況下自動切斷進料閥門，防止溢罐或抽空事故。
三、典型應用場景：從單一儲罐到復雜工藝的延伸
在某煉油廠的常減壓蒸餾裝置中，側裝式磁翻板液位計遠傳系統實現了對電脫鹽罐、初餾塔回流罐等12個關鍵儲罐的集中監控。通過Modbus TCP協議將數據上傳至企業能源管理系統（EMS），操作人員可在中控室實時調整各罐液位，使裝置處理量提升8%，同時減少人工巡檢頻次60%。更值得關注的是，系統通過歷史數據分析功能，識別出電脫鹽罐液位波動與原油性質變化的關聯性，為工藝優化提供了數據支撐。
側裝式磁翻板液位計的遠傳控制，本質上是將機械測量與數字技術深度融合的范例。隨著工業互聯網的發展，其未來將向“自診斷+自適應”方向演進——通過內置傳感器監測浮子卡滯、干簧管老化等故障，并自動調整信號輸出補償誤差，真正實現“免維護、高可靠”的智能液位管理。對于企業而言，這不僅是測量工具的升級，更是邁向工業4.0的關鍵一步。
